弊社では、フィルムヒーターや、布ヒーターの製造もしています。

(布ヒーター：電極を印刷した布に、両側から布を貼り合わせた構成)

薄い！軽い！柔らかい！

爬虫類のケージを温めたり、

昔懐かしいレコードを平らにするために使ったり、

屋外カメラの曇り防止用として使ったり、

その用途は実に様々です。

薄い！軽い！柔らかい！

ヒーターの可能性はまだまだ広がるはず！

・～・～・～・～・～・～・～・～・～・～・～・～・～・～・～・～・～・～・～・～・～・

例えば、こんな用途はいかがでしょうか。

木製の楽器を温める！

クラリネットやオーボエ。

夏場の冷房や、冬場の寒さの中、

楽器を組み立てた直後の音程は低く、

楽器が温まるまで、

手で楽器の表面を温める…、とにかく息を吹き込んで必死に楽器を温める…

という経験、楽器を演奏する人は誰しも経験しているのではないでしょうか。

冷えた楽器に温かい息を吹き込むと、

水蒸気の結露が発生しますが、外側は乾燥したまま！

外側と内側の湿度差によって、楽器が割れてしまうことも…😨

実際、このような事例で楽器が割れてしまったケースが多々あるようです…

大事な大事な楽器。

一度割れてしまうと、修理はできても、元の音色は取り戻せません…😭

そこで。

薄い！軽い！柔らかい！

ヒーターの登場です！

実際にやってみました♪

まずは、普段通り。

楽器ケースから出したクラリネットを組み立て、

チューナーで音程を確認すると…やっぱり低い！😂

そこで、ヒーターの出番です。

空いたスペースにぴったりハマるバッテリー！　と、

薄い！軽い！柔らかい！

そのおかげで、

布ヒーターは、楽器を傷つけることなく、ふんわり楽器ケースに収まり、準備完了🎵

ヒーターの電源を入れ、10分後、

楽器ケースを開けると、クラリネットが、ほんのり人肌程度に温まっていました。

ということで、サクっと組み立てて、

いざ、チューナーで音程の確認！

1音目からピタッと音程が合いました💡

程よく温まることで、1音目から安定した音程！！！

人肌程度に温まった楽器は、外側と内側の湿度の差も少ないはず！！！

・～・～・～・～・～・～・～・～・～・～・～・～・～・～・～・～・～・～・～・～・～・

木製楽器のように割れる心配はありませんが、

フルートやサックス、金管楽器でも、

人肌程度に程よく温めることで、同様の効果が期待できます🎵

楽器以外でも！

木製のモノ、

人肌程度に、程よく温めたいモノ、ありませんか？

薄い！軽い！柔らかい！

ヒーター、活躍できる場をぜひお聞かせください！！

(このコラムは、開発部C.H. が担当しました。)

プラダン（プラスチックダンボール）は、軽量かつ耐久性に優れた素材として、さまざまな業界で使用されています。本記事では、その中でもプラダンC式の基本的な定義や特徴、用途、メリット・デメリット、選び方のポイントについて詳しく解説します。

プラダンC式とは？基本的な定義

プラダンA式とプラダンC式の違い

プラダンC式は、一般的なA式とは異なり底が一枚板になっている構造を持つのが特徴です。主な違いを表にまとめると以下のようになります。

A式：折り畳みができる　用途：宅配用ケース、折りたたみ式の収納箱

C式：底が一枚板、耐荷重がある　用途：精密機器や医療機器の保管

C式は、内容物をしっかりと保護する必要がある場面で活用されることが多く、A式よりも耐久性・耐荷重が求められるケースで選ばれます。

プラダンC式の形状と特性について

プラダンC式の製造プロセス

プラダンC式は、ポリプロピレン（PP）を主原料とし、以下のような工程で製造されます。

1. 押出成形：シート状に成形
2. カット加工：指定サイズに加工
3. 折り曲げ・接着：C式特有の底一体型構造を作成
4. 補強・仕上げ：リベットや補強材を追加し、完成

このプロセスにより、強度や耐久性が求められる場面でも使える高品質なケースが完成します。

プラダンC式の用途と具体例

プラダンC式が使用される業界

プラダンC式は、その特性からさまざまな業界で活用されています。主な用途として、以下のような分野で使用されています。

① 精密機器の保管・輸送

精密機器メーカーでは、静電気防止仕様のプラダンC式を活用し、製品の安全な保管に役立てています。

② 医療機器・衛生用品の管理

強度があるので、医療機器の保管ケースとして使用されることもあります。紙粉も出ないので衛生管理が求められる現場でも安心です。

③ 自動車部品の収納

自動車業界では、小型パーツや電子部品を整理するためにプラダンC式が使用されています。専用の仕切りを追加することで、部品の分類が容易になります。

④ 工場・倉庫での資材整理

耐久性と軽量性を活かし、工場や倉庫での資材整理用のケースとしても活用されています。

プラダンC式のデメリット

デメリット

– A式に比べて輸送コストが高い

– 一体型のため収納時にかさばることがある

特に耐荷重があることがプラダンC式の大きなメリットですが、コストやサイズの柔軟性を考慮する必要があります。

プラダンC式製品の選び方とポイント

コストパフォーマンスの考え方

プラダンC式を選ぶ際には、初期コストと長期的なコストを比較検討することが重要です。

• 短期間の使用 → A式などの輸送コストが低いものが適している
• 長期間の使用 → プラダンC式の耐久性の高さがコスト削減につながる

また、静電気対策や抗菌仕様などの追加機能が必要かどうかも選定のポイントになります。

まとめ

プラダンC式は、底が一枚板仕様のプラスチックダンボールケースで、精密機器や医療機器などの保管に適した製品です。

選定時には、使用期間や用途に応じたコストパフォーマンスを考慮し、最適な仕様を選びましょう。

●目的 　静電スイッチは非常に消費電流が低く、バッテリ駆動も可能となります。

ソーラー発電で静電スイッチを乾電池レスで動作し続ける事は可能か？ 　この疑問を調査する為に試作機を作ってみました。

●構成

●仕様 　　

1．乾電池無しで２次電池をソーラーで充電し、その電力で静電スイッチを駆動し続ける。

2．静電スイッチが押下されれば、無線で受信側に押下情報を飛ばしてパトライトを点灯させる。

3．静電スイッチは１日２００回　自動スイッチ押下ロボにより押下される。 　

●結果

・短期電圧波形より、一日の２次電池の充放電波形が良く観察できます。予想通り日中は充電され夜間は放電されます。また充電と放電のバランスが保たれ、電圧が下がり続ける事はありませんでした。

・長期電圧波形より、2022年4月15日から設置し、2022年9月30日までエージングを行いました。季節の違いによる平均的な電圧差はさほど大きくは出ませんでした。注意点として8月頃に電子機器事業部の事業所移転に伴い設置場所が変わりました。設置場所が変わり太陽との位置関係が変わることで全体的な電圧が僅かに低下しました。

●考察

・現状のシステムにおいて、放電による電圧低下を日中のソーラー充電でカバーできており静電スイッチを乾電池レスで動作し続ける事は期待できる状態と分かりました。

今やビジネスでもプライベートでも必需品になったスマートフォンですが、 多くのスマートフォンは、静電タッチスクリーンとNFCアンテナを共存させています。

例えば、iPhoneやAndroidスマートフォンでは、画面の静電タッチ機能と背面のNFCアンテナが共存しており、 それぞれの機能が干渉せずに正常に動作します。

静電タッチ電極とNFCアンテナの共存については、デバイスの設計において重要な課題です。

静電タッチ電極とNFCアンテナが干渉しないようにするためには、以下の点を考慮する必要があります。

1. 物理的な配置:  静電タッチ電極とNFCアンテナを物理的に分離することで、干渉を最小限に抑えることができます。 例えば、NFCアンテナをデバイスの背面に配置し、静電タッチ電極をフロントガラスに配置するなどです。

2. シールド: 静電タッチ電極やNFCアンテナを適切にシールドすることで、電磁干渉を防ぐことができます。 特に、NFCアンテナは金属シールドを使用することが一般的です。

3. 設計の最適化:  静電タッチ電極とNFCアンテナの設計を最適化することで、両者の性能を維持しつつ干渉を最小限に 抑えることができます。例えば、静電タッチ電極のサイズや形状を調整することで、NFCアンテナの性能に 影響を与えないようにすることが考えられます。

4. テストと調整:  最終的には、実際のデバイスで静電タッチ電極とNFCアンテナの共存性をテストし、 必要に応じて調整を行うことが重要です。 これらのポイントを考慮することで、静電タッチ電極とNFCアンテナの共存が可能になります。 具体的なデバイスや用途によっては、さらに詳細な設計や調整が必要になることもあります。 東洋レーベルでは静電タッチスイッチとNFCアンテナを共存させた製品の開発実績が多数あります。

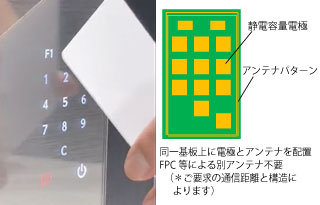

基板上に静電スイッチ電極とアンテナを共存させたイメージ。

製品化のイメージ。 タッチスイッチとNFC制御に加えてパネル加飾印刷や照光構造などワンストップで対応です。
